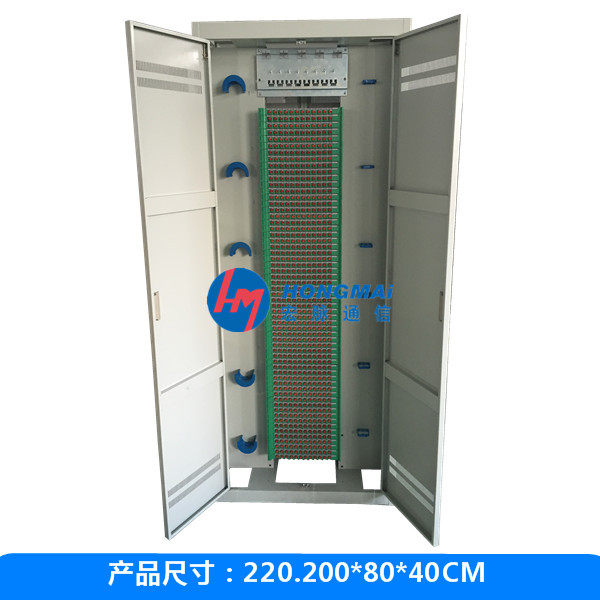

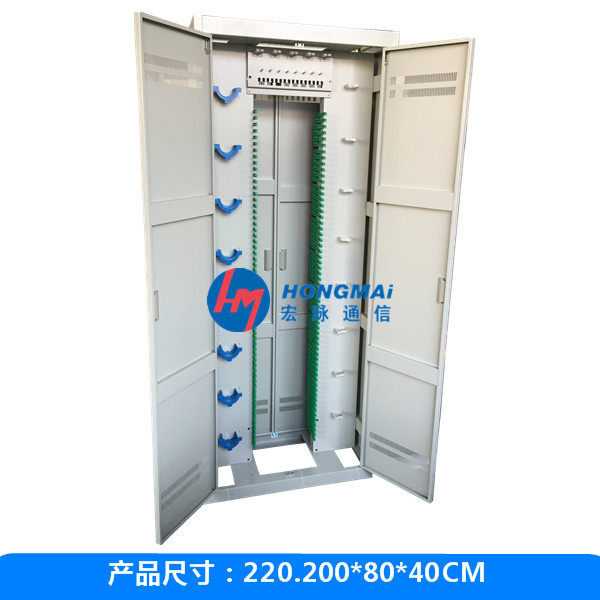

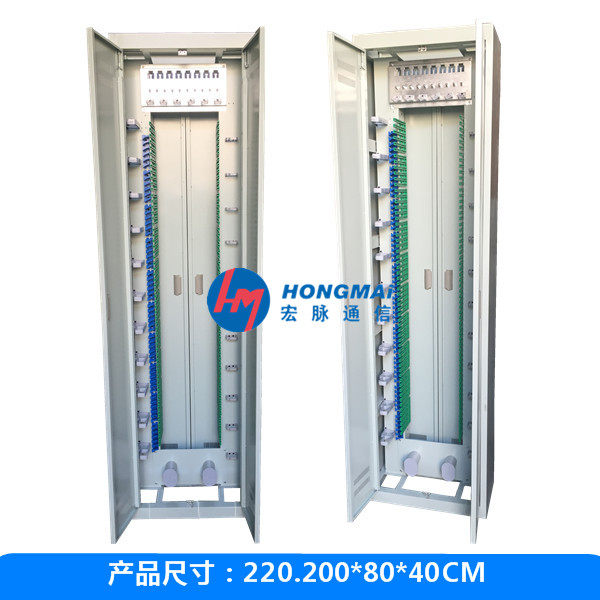

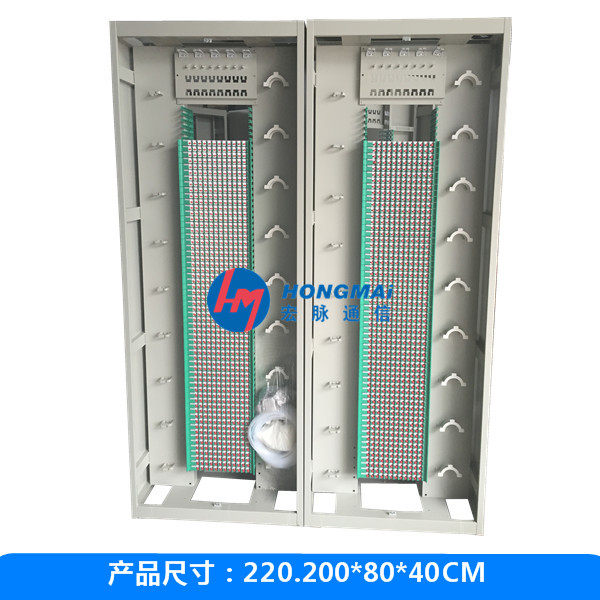

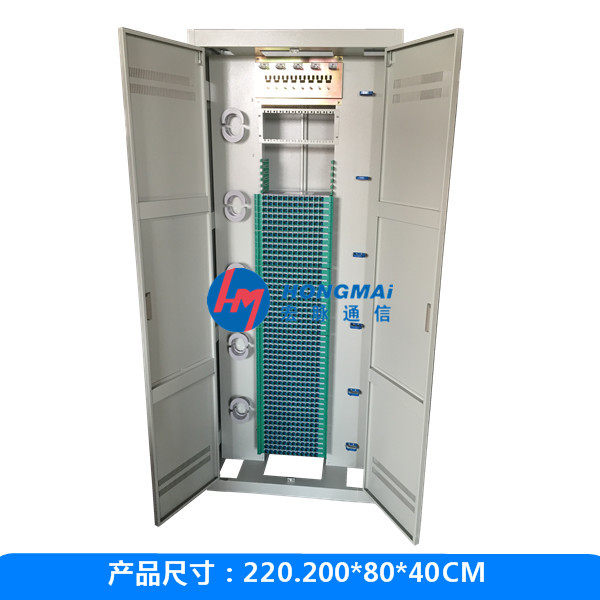

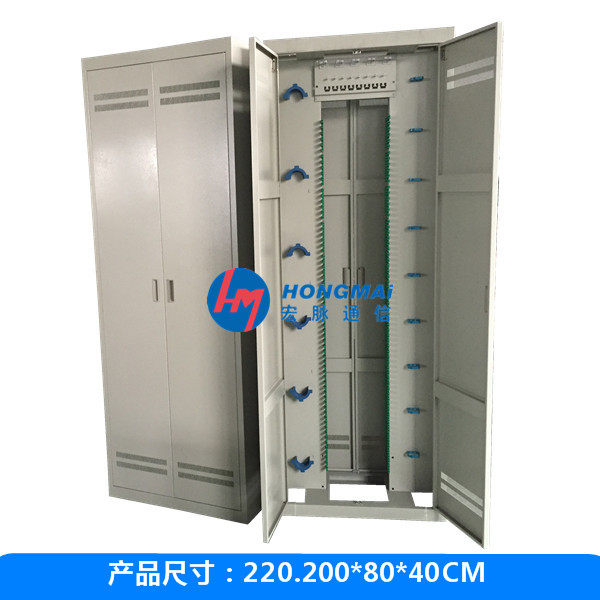

ODF光缆终端箱 二、 概述 光缆终端箱是封闭式结构的ODF单元。可用于19"标准机柜、机架上用的高密度、大容量、全正面化操作的光纤熔配一体化终端箱。它安装与操作方便、灵活，可通过调整挂耳位置分别满足前、中、后安装的需求。可适用于FC、SC、LC、ST四种适配器和带状、束状光缆。
|
容量大,密度高，2.6米机架满配置864芯；
全模块化设计，采用12芯熔接配线一体化模块，每单元集熔接、配线于一体；
卡接式安装FC、SC两种适配器，适配器与机箱下面呈30度角，既保证了跳纤的弯曲半径，又可避免弧光灼伤人眼；
能同时满足带状光缆和非带状光缆的需要；
标识清楚，每芯光纤的接续与分配都有明确规定的标示；
每个接续模块可单独抽出，操作方便，具有保护光纤接点盘贮光纤功能；
设有光缆引入单元，光缆可上下进缆，光纤的分配和调度全正面操作。
规 格
一、独立ODU类
| 型号 | 规格 | 外形尺寸 |
| GPX02B | 576D | 2000*800*400(MM) |
| GPX02B | 648D | 2200*800*400(MM) |
| GPX02B | 864D | 2600*800*400(MM) |
OMDF光纤总配线架
应用场合：
根据用户的不同需求，不仅适用于机房原双面MDF逐步改造成双面光纤总配线架；同时也适用于新建机房大规模并架安装；而且也可以适合老机房现场改造。
产品特点：
●型材拼装架,机架高度4米，没有拼缝强度高；
●可以整体安装出厂，也可散架出厂安装，方便设备运输；
●可以安装护栏和导轨，架体宽度可以定制，方便与双面MDF并架。
●线路侧外缆集中布放或阶梯布放，有专缆门光布放空间，方便以后的扩容或改造；
●模块化设计，线路侧和设备侧可以选择安装终端框或熔配一体化机框。
产品规格
| 高度（mm） | 宽度（mm） | 深度（mm） | 线路侧 | 设备侧 | ||
|
72芯一体化机框 （引入光纤熔接） |
72芯终端机框 （引入光纤熔接） |
96芯终端面板 （引入光纤熔接） |
96芯一体化机框 （引入光纤熔接） |
|||
| 2000 | 840 | 800 | 9个 648芯 | 9个 648芯 | 5块 480芯 | 5块 480芯 |
| 2200 | 840 | 800 | 10个 720芯 | 10个 720芯 | 6块 576芯 | 6块 576芯 |
| 2600 | 840 | 800 | 12个 864芯 | 12个 864芯 | 7块 672芯 | 7块 672芯 |
| 3500 | 840 | 900~1100 | 16个 1152芯 | 16个 1152芯 | 10块 960芯 | 10块 960芯 |
CT GPX09S型光纤总配线架
适用场合：
●适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
●适合设备侧及线路侧不同的配线比需求。
产品特点：
●双面布局、前后跳纤的操作模式， 实现线路侧与设备侧的光纤交叉连接；
●敞开式机架, 横列模块区有多层水平走线槽，前后立体式跳纤，彻底解决跨架跳纤局部拥塞问题；
●预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
●所有跳纤不出机架，无需光缆槽道；
●可提供此类光总配的跳线管理软件，方便跳纤定长管理；
●机架兼容普天分路器托盘；
●96芯终端面板可更换成96芯一体化机框。
产品规格
| 外形尺寸mm（不含侧板）（高×宽×深） | 直列满配容量（芯） | 直列模块托盘数量（个） | 横列单元容量（芯） | 横列单元数量（个） |
| 2000×840×600 | 648 | 54 | 480 | 5 |
| 2200×840×600 | 720 | 60 | 576 | 6 |
| 2600×840×600 | 864 | 72 | 672 | 7 |
OMDF光纤总配线架
二、 概述
GPX311-A5型光纤配线架结构形式为敞开式，采用双面操作。正面为线路侧，用于室外光缆的固定、开剥、熔接与终端；背面为设备侧，用于成端分支型设备互联光缆设备跳纤。架体左侧固定光缆，右侧存储跳纤。
三、 订购指南
|
名称 |
型号 |
规格（高*宽*深） |
容量 |
备注 |
|
光纤配线架 |
GPX311-A5(20) |
2000*720*600 |
480芯 |
户内、落地安装 |
|
光纤配线架 |
GPX311-A5(22) |
2200*720*600 |
576芯 |
户内、落地安装 |
|
光纤配线架 |
GPX311-A5(26) |
2600*720*600 |
672芯 |
户内、落地安装 |
